DDY41W-0.1F型電液動通風蝶閥

　　一、用途

　　電液動蝶閥是一種適用性很強的新型產品，廣泛用于建材、冶金、礦山、化工、電力等工業生產過程中，能遠程控制或現場控制管道中介質的流量。

　　二、特點

　　動力源電液推桿的特點是：動作靈敏，運行平穩，能有效緩沖外來的沖擊，行程控制準確，可以帶負荷啟動，且具有超負荷保護能力。由于電液動蝶閥采用機、電、液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不漏油，便于安裝、維修，在惡劣的工作壞境下，不吸塵、 不進水，內部不銹蝕，使用壽命長，不需要任何附屬設備。在推力和速度相同的情況下消粍的電能 僅有電動推桿的1/2。

　　三、工作原理

　　電液動蝶閥以電液推桿作動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制送至油缸，實現活塞桿往復運動，同時通過曲柄轉動閥軸、閥板作90°范圍旋轉，達到調節流量的目的。

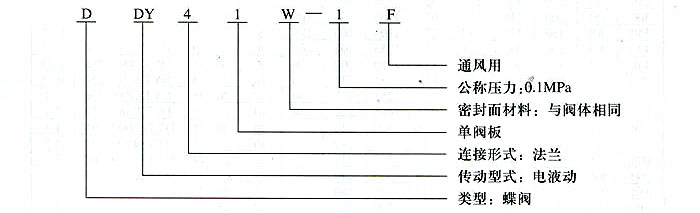

　　四、 型號編制方法

　　五、 主要零件材料
