氣體切斷閥

　　普遍適用于冶金、建材、煤碳、礦山、玻璃、輕工等行業的氣體輸送、通風、環保工程，煙氣治理等管道系統中。

　　氣體切斷閥是我公司針對行業要求設計的密封型閥門, 其杠桿力臂旋轉結構獨特、密封面無磨損、流阻損失小、密封性強、自鎖性強、操作靈活、指示方位明確、維護方便、 使用壽命長等優點，傳動軸部分采用外部密封，易調整，更 換無需停機，從而有效地杜絕外漏。杠桿力臂有多種結構形 式能適應不同的介質、不同工況需要。

　　一.性能參數:

　　二、工作原理：

　　手動氣體切斷閥,由人工旋轉蝸輪傳動裝置的手輪帶動蝸輪副把動力傳給閥軸帶動蝶板作同步 旋轉運動.達到全開、全閉及任意調節的目的。閥門的開啟閉位置均由限位機構限位，并有指示機構顯示蝶板位置狀態。

　　電動氣體切斷閥.由電動裝置把力傳給二級傳動裝置，由二級傳動裝置的蝸輪副帶動閥軸、 蝶板作同步旋轉運動，達到全開、全閉的目的。閥門的開啟或關閉位置均由限位機構限位，并有指 示機構顯示蝶板位置狀態。

　　安裝的先試運行閥門，啟閉一個周期，按客戶工作系統要求對閥門限位裝置做適當?shù)恼{(diào)整，調 整完成后須進行綜合性能檢查接通電源開啟閥門, 當閥門“全開”“全閉”位置時，行程控制 機構應準確地切斷電源，而轉矩限位機構處于臨界動作狀態。開度指示機構座準確地顯示閥門的開啟狀態。介質為特殊性氣體時，請?jiān)谡{(diào)整后，安裝前進行壓力實驗。

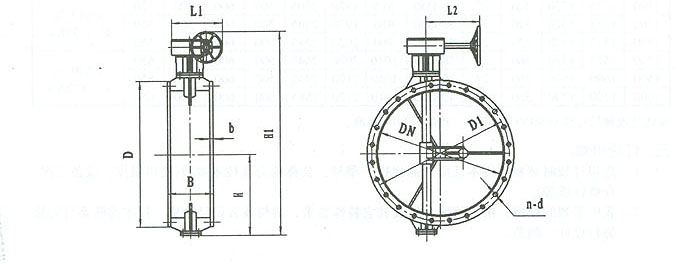

　　三、D340X-0.5C/2.5C 外形圖:
