DYT型電液動推桿

　　一、概述

　　DYT,DYTB型系列電動液壓推桿(簡稱電液推桿)適用于往復推拉直線(或往交旋轉一定角度)運動，可用于上升、下降或夾緊工作物的場所，也可用于遠距離及高空危險地區，并可和計算機聯網進行集中(程序)控制?，F(xiàn)已廣泛應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)，是不可缺少的通用動力源。

　　二、原理與功能

　　1、工作原理:電液推桿以電動機為動力源.通過電動機正(反)向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。

　　2、過載自動保護功能:電液推桿工作時.如活塞桿所受外力超過額定的輸出力或活塞已到終點.電機仍在轉動.這時油路中油壓增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動。但不會燒毀。

　　3、自鎖功能:電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，話塞桿立即停留在一定的位置，壓力油處于保壓狀態。

　　4、可根據用戶要求.在額定的速度范圍內進行無級調節速度。

　　5、可根據用戶要求。在額定的輸出力范圍內進行無級調節推、拉力。

　　6、可根據用戶要求.在額定的行程范圍內進行無級調節行程。

　　三.與同類產品的比較

　　電液推桿與電動推桿、電動執行機構、液壓缸,氣缸相比.有如下優點:

　　1、具有可靠的過程過載自動保護性能，即使超負荷或運行至行程終點時，卻不會燒毀或鎖壞其它機件。電動推桿和電動執行機構則無法可比。

　　2、電液推桿可以帶負荷啟動。而電動推桿和電動執行機構卻很困準。

　　3、同一臺電液推桿在其額定的推、拉力范圍內.其推、拉力可無級調節。而電動推桿則無法辦到。

　　4、在推力和速度相同的情況下 .電液推桿消耗的電能是電動推桿和電動執行機構的一半。

　　5、電液推桿采用全液壓轉動，動作靈敏，運行平穩，能有效地減緩外來的沖擊力，行程控制準確，氣缸、電動推桿和電動執行則不能做到。

　　6、電液推桿采用機、電、液一體化全封閉結構。工作油路循環于無壓的封閉鋼筒內。體積小。不漏油，便于安裝維修。在惡劣的環境下;不吸塵、不進水、內部不銹蝕，使用壽命比氣缸.電動推桿、電動執行機構長久。

　　7、投資小。氣缸需建昂貴的空壓站，且氣壓管路易泄露，氣壓不穩定噪音高;液壓缸需建液壓站、而電液推桿只需接通電源即可使用。

　　8、維修方便。在特殊情說下.電液推桿只需更換即可，而液壓缸則需先慢慢查明故障原因，再進行仔細維修.這將影響全部工作的正常運行。

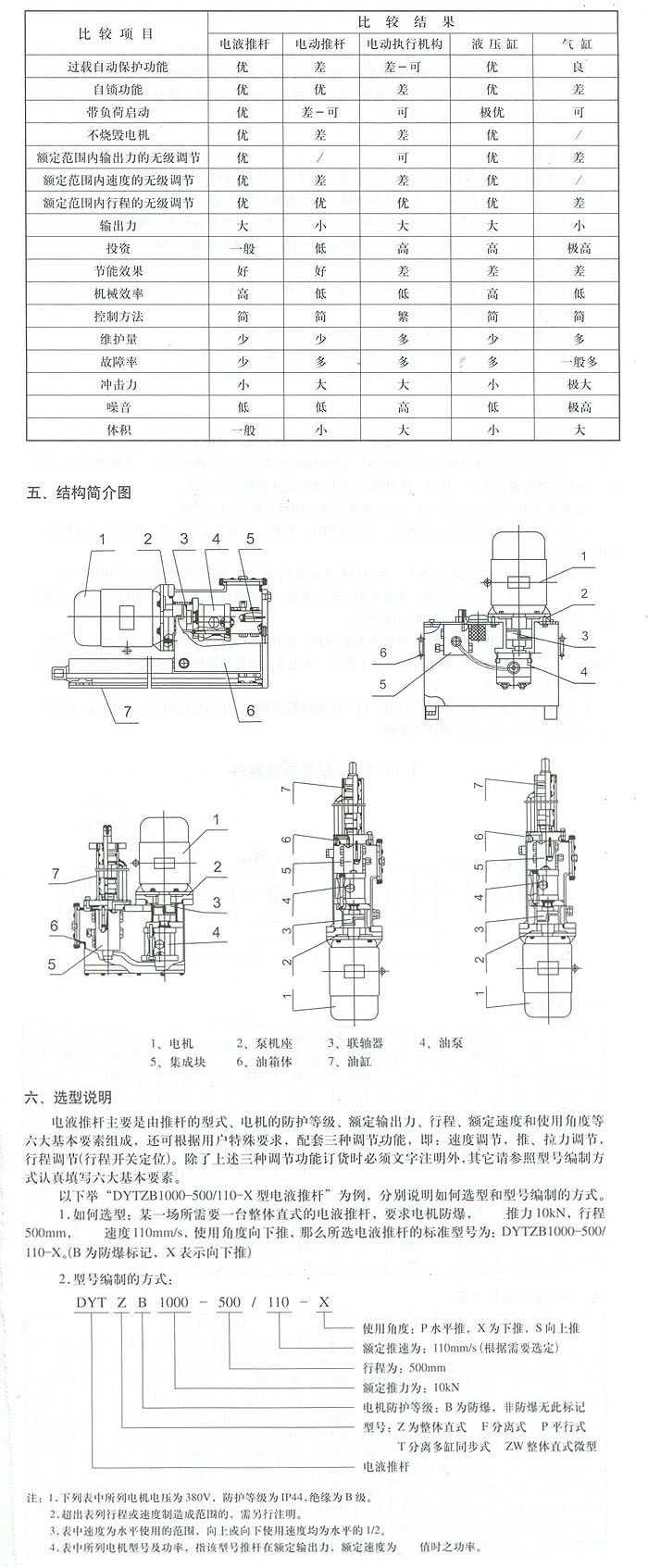

　　四.電液推桿與電動推桿、電動執行機構、液壓缸、氣缸性能比較一覽表
